Casella di testo: Dettagli prodotto

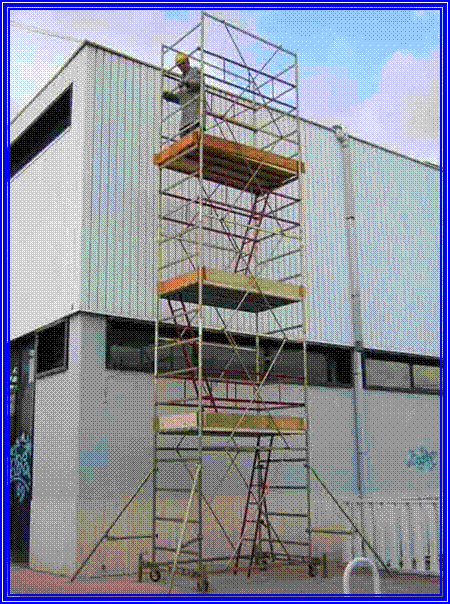

Ponteggio tipo A A 002

Den. Commerciale      MEDIO

Dimensioni  mt.1,86 x  1,08

Altezza Max 7,63

Portata 200 Kg. COMPRES0 PERSONALE













DETTAGLI















ACCESSORI

































*Campata composta da due pannelli (mt. 1,86 x mt.  1,08), quattro tiranti e due traverse.



CARATTERISTICHE TECNICHE



· Salita interna con gradino

· Alzata gradino 37 cm

· Tiranti diagonali nelle campate per maggiore rigidità

· Ringhiere di protezione al piano

· Piano di lavoro dotato di tavola ferma piede e botola per risalita dall’interno

· Piano di lavoro regolabile ogni 37 cm

· Piano di lavoro con sicura anti-vento

· Preservato dalla ruggine tramite zincatura

· Completamente smontabile

· Possibilità di ripiegarsi su stesso

· Innesti con bombatura e bordatura di rinforzo

· N.4 Piedi stabilizzatrici

· Ganci a snodo

· Altezza campata (mt. 1.50)

· Ruote ø 150 dotate di freno

· Altezza della base di appoggio (mt. 0.32)

· Base completa con livellatore a vite regolabile fino a 20 cm











L’UTILIZZO

Questo ponteggio può essere utilizzato per una molteplicità di lavori, può essere utilizzato per lavori sia da interno o da esterno, grazie alla possibilità di essere completamente smontabile, studiato appositamente per assicurare la massima stabilità. E’ predisposto per essere utilizzato anche con i livellatori a vite per pendenze.






Esplosione 1: SI POSSONO UTILIZZARE I PIANALI METALLICI DA CARPENTERIA

Base

N1.Campata*

N1. Rinhiera

N4. Piedi stabilizzatori

Tubo tondo montante

Spessore

Kg. 28

Kg. 27

Kg. 5,5

Kg. 18

         Ø 40

1,5 mm

*CAMPATA  (MT. 1,50)

BASE TIPO AA 002 CON LIVELLATORE PER PENDENZE, QUATTRO RUOTE Ø 150 CON FRENO

N.4  PIEDI STABILIZZATORI  (MT.  1,80)

** PIANO DI LAVORO TUBOLARE ZINCATO E MULTISTRATO MARINO DI SPESSORE 12 mm.

RINGHIERE DI PROTEZIONE  CAD.1

MEZZA CAMPATA

SCALETTA PER RISALITA DALL'INTERNO  (MT.  1,60  x  0,32)

TRABATELLO MEDIO

01

02

03

04

05

Altezza ponteggio

1,71 m

3,19 m

4,67 m

6,42 m

7,63 m

Altezza al piano

0,60 m

2,08 m

3,56 m

5,31 m

6,52 m

Altezza utile di lavoro

2,60 m

4,08 m

5,56 m

7,31 m

8,52 m

N. Campate

1

2

3

4

5

N.Base con 4 ruote + Stabilizzatore per pendenze

1

1

1

1

1

N. Piedi stabilizzatori

0

0

4

4

4

N. Ringhiere di protezione

2

2

2

2

2

N. piani di lavoro consigliati

1

1

2

3

4

N.Scalette per risalita consigliate

0

1

2

3

4
